HAK37系列数控直驱刀架

刀架特点

HAK37系列直驱刀架采用直驱电机直接驱动,三齿盘分度定位,液压锁紧、松开的工作原理。具有刚性高,响应 速度快,锁紧精度高的特点。可实现从低速至高速的快速平稳运行,双向转位,就近选刀,多工位,内置冷却 是高档数控车床的最佳选择。

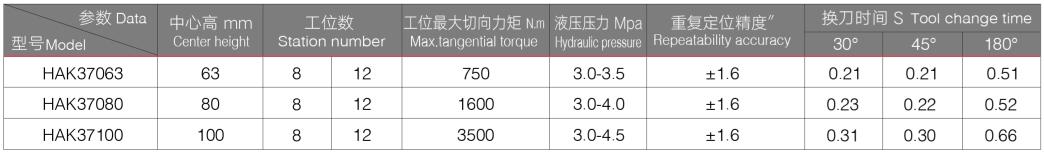

技术参数

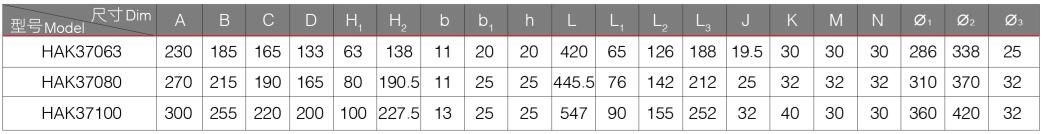

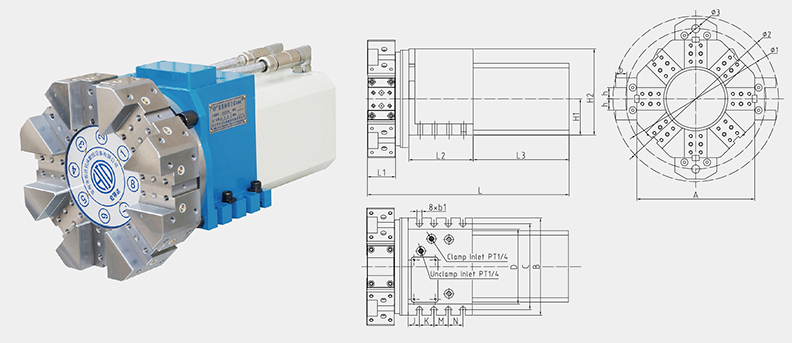

尺寸表

刀架选型和使用须知:

·刀架选型时确认各种参数,根据零件加工工序多少、复杂程度,选择工位数;

·根据机床型号,切削力大小选择刀具规格,并根据机床切削方向选择前置或后置刀架;

·卧式刀架镗刀座安装后,根据镗刀杆大小自镗内孔,并打上相应记号,在以后拆下重新安装时仍在该刀位;

·刀具伸出上刀体(刀盘)距离一般不大于2/3上刀体(刀盘)尺寸;

·刀架转动时,严禁用手或其它东西触摸碰撞,以免刀具划伤身体或损坏其它物品;

·客户若有特殊需要尺寸或参数方面变动,请提供有关数据与我公司联系;

·为使本公司产品质量更完善,以后对一些尺寸、参数会有所改动。改动后恕不另行通知,请谅解。
